কার্বন, খাদ, স্টেইনলেস এবং নিকেল অ্যালয় স্টিল ফোরজিংস গাইড

কার্বন ইস্পাত ফোরজিংস সাধারণ কাঠামোগত অ্যাপ্লিকেশনের জন্য সর্বোত্তম খরচ-থেকে-শক্তি অনুপাত প্রদান করে; খাদ ইস্পাত forgings লোড এবং তাপমাত্রা অবস্থার চাহিদার জন্য উন্নত যান্ত্রিক বৈশিষ্ট্য প্রদান; স্টেইনলেস স্টীল forgings রাসায়নিক এবং খাদ্য প্রক্রিয়াকরণ পরিবেশের জন্য জারা প্রতিরোধের প্রদান; এবং নিকেল-ভিত্তিক অ্যালয় স্টিল ফোরজিংস হল চরম-তাপমাত্রা এবং 650 ডিগ্রি সেলসিয়াসের উপরে উচ্চ-জারা পরিষেবার জন্য একমাত্র ব্যবহারিক পছন্দ। এই চারটি ফোরজিং উপাদানের বিভাগগুলি বিনিময়যোগ্য নয়—প্রত্যেকটি পরিষেবার শর্তগুলির একটি নির্দিষ্ট সেটকে সম্বোধন করে এবং ভুল বিভাগ নির্বাচনের ফলে হয় ব্যয়বহুল অতিরিক্ত নির্দিষ্টকরণ বা অকাল উপাদান ব্যর্থতার কারণ হয়। ফোরজিং প্রক্রিয়া নিজেই - যা শস্যের কাঠামোকে পরিমার্জিত করে, অভ্যন্তরীণ ছিদ্রতা দূর করে এবং উপাদানের স্ট্রেস পাথের সাথে ফাইবার প্রবাহকে সারিবদ্ধ করে- বার স্টক থেকে ঢালাই বা মেশিনিং যা অর্জন করতে পারে তার বাইরে প্রতিটি খাদ শ্রেণীর অন্তর্নিহিত সুবিধাগুলিকে প্রশস্ত করে।

কেন ফোরজিং প্রসেস অ্যালয় ক্লাস জুড়ে ব্যাপার

প্রতিটি উপাদানের বিভাগ পরীক্ষা করার আগে, খাদ প্রকার নির্বিশেষে ফোরজিং প্রক্রিয়া উপাদানের কার্যকারিতায় কী অবদান রাখে তা বোঝা গুরুত্বপূর্ণ। ফোরজিং ধাতুকে তার পুনঃক্রিস্টালাইজেশন তাপমাত্রার উপরে (হট ফোরজিং) বা তার নীচে (ঠান্ডা এবং উষ্ণ ফোরজিং) কাজ করে, বিলেটকে পছন্দসই আকারে বিকৃত করার জন্য ডাইসের মাধ্যমে সংকোচনমূলক বল প্রয়োগ করে। এই যান্ত্রিক কাজটি তিনটি কাঠামোগত সুবিধা তৈরি করে যা সরাসরি উপাদান কর্মক্ষমতাতে অনুবাদ করে:

• শস্য পরিশোধন: যান্ত্রিক বিকৃতি ঢালাই বিলেটের মোটা ডেনড্রাইটিক শস্য কাঠামোকে ভেঙে দেয় এবং একটি সূক্ষ্ম, আরও অভিন্ন শস্যের আকার তৈরি করে। সূক্ষ্ম শস্য কাঠামো প্রসার্য শক্তি, ক্লান্তি প্রতিরোধের, এবং সমস্ত সংকর ধাতু জুড়ে প্রভাব দৃঢ়তা উন্নত করে।
• ছিদ্র এবং বিচ্ছিন্নতা দূরীকরণ: কম্প্রেসিভ ফোর্জিং ফোর্স স্টার্টিং ইনগট বা বিলেটে উপস্থিত অভ্যন্তরীণ শূন্যতা, গ্যাসের ছিদ্র এবং ডেনড্রাইটিক সেগ্রিগেশন জোনগুলিকে ভেঙে দেয়, যা একটি সম্পূর্ণ ঘন, সমজাতীয় মাইক্রোস্ট্রাকচার তৈরি করে। সমতুল্য আকারের কাস্ট উপাদানগুলি এই ত্রুটিগুলি ধরে রাখে যদি না হট আইসোস্ট্যাটিক প্রেসিং (HIP) এর শিকার হয়।
• সারিবদ্ধ শস্য প্রবাহ (ফাইবার প্রবাহ): নিয়ন্ত্রিত ডাই ডিজাইন উপাদান প্রবাহকে নির্দেশ করে যাতে শস্য প্রবাহ রেখাগুলি মেশিনিং দ্বারা কাটা না হয়ে সমাপ্ত উপাদানের কনট্যুর অনুসরণ করে। একটি নকল সংযোগকারী রড, উদাহরণস্বরূপ, রডের শরীরে এবং বোর ব্যাসার্ধের চারপাশে ক্রমাগত শস্য প্রবাহ থাকে- যা মেশিন থেকে বারের বিকল্পের তুলনায় চাপ ঘনত্বের পয়েন্টে ক্লান্তি জীবনকে উল্লেখযোগ্যভাবে উন্নত করে।

এই সুবিধাগুলির ব্যবহারিক ফলাফল পরিমাপযোগ্য: ফোরজিংস সাধারণত 20-30% উচ্চ প্রসার্য শক্তি, 15-25% উচ্চ ফলন শক্তি এবং যথেষ্ট ভাল ক্লান্তি এবং প্রভাব প্রতিরোধের প্রদর্শন করে একই খাদ রচনা এবং নামমাত্র জ্যামিতির ঢালাই উপাদানের চেয়ে। এই কাঠামোগত শ্রেষ্ঠত্ব কার্বন স্টিল, অ্যালয় স্টিল, স্টেইনলেস স্টিল এবং নিকেল-ভিত্তিক অ্যালয় ফোরজিংস জুড়ে সামঞ্জস্যপূর্ণ—চক্রীয় বা শক লোডিং-এর অধীনে উপাদান নির্ভরযোগ্যতা যেখানেই গুরুত্বপূর্ণ সেখানে পছন্দের উত্পাদন প্রক্রিয়া তৈরি করে৷

কার্বন ইস্পাত Forgings : শিল্প উত্পাদন কর্মশালা

কার্বন ইস্পাত forgings ধারণকারী ইস্পাত থেকে উত্পাদিত হয় 0.10-0.60% কার্বন প্রাথমিক সেকেন্ডারি অ্যালোয়িং উপাদান হিসাবে ম্যাঙ্গানিজ এবং অন্যান্য উপাদানগুলির ন্যূনতম ইচ্ছাকৃত সংযোজন। তারা একটি আনুমানিক জন্য অ্যাকাউন্টিং, গ্লোবাল ফোরজিং শিল্পের বৃহত্তম ভলিউম সেগমেন্ট প্রতিনিধিত্ব করে ওজন অনুসারে সমস্ত স্টিলের ফোরজিংসের 60-65% .

গ্রেড শ্রেণীবিভাগ এবং যান্ত্রিক বৈশিষ্ট্য

কার্বন ইস্পাত ফোরজিংস প্রাথমিকভাবে কার্বন সামগ্রী দ্বারা শ্রেণীবদ্ধ করা হয়, যা অর্জনযোগ্য শক্তি পরিসীমা এবং তাপ চিকিত্সা প্রতিক্রিয়া নির্ধারণ করে:

• কম কার্বন (0.10-0.25% C, যেমন, AISI 1018, 1020): প্রসার্য শক্তি 380–520 MPa, উচ্চ নমনীয়তা (প্রসারণ 25-35%), চমৎকার ঝালাইযোগ্যতা। স্বয়ংচালিত শরীরের অংশ, কৃষি সরঞ্জাম লিঙ্ক, এবং কাঠামোগত ফ্ল্যাঞ্জে ব্যবহৃত হয় যেখানে চূড়ান্ত শক্তির চেয়ে গঠনযোগ্যতা গুরুত্বপূর্ণ।
• মাঝারি কার্বন (0.30-0.50% C, যেমন, AISI 1040, 1045): স্বাভাবিক করার পর প্রসার্য শক্তি 600–800 MPa, পর্যন্ত 1,000 এমপিএ প্রশমিত এবং মেজাজ পরে. ক্র্যাঙ্কশ্যাফ্ট, সংযোগকারী রড, গিয়ার এবং অ্যাক্সেল শ্যাফ্ট সহ স্ট্রাকচারাল ফোরজিংসের জন্য সর্বাধিক ব্যবহৃত পরিসর।
• উচ্চ কার্বন (0.55-0.70% C, যেমন, AISI 1060, 1070): প্রসার্য শক্তি 800-1,000 MPa, উচ্চতর কঠোরতা, কম ওয়েল্ডেবিলিটি। রেলের যন্ত্রাংশ, স্প্রিংস এবং পরিধান-প্রতিরোধী ফোরজিংসে ব্যবহৃত হয় যেখানে পৃষ্ঠের কঠোরতা প্রাথমিক প্রয়োজন।

কার্বন ইস্পাত Forging প্রক্রিয়া

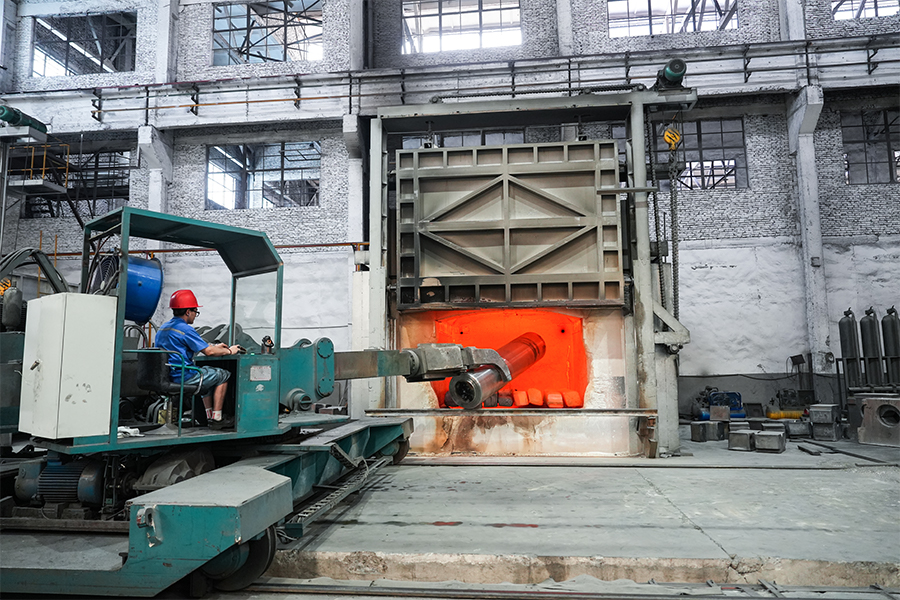

কার্বন ইস্পাত জন্য forging তাপমাত্রা পরিসীমা হয় 1,100–1,250°C গরম forging জন্য. মাঝারি এবং উচ্চ কার্বন গ্রেডগুলিকে সাধারণত স্বাভাবিক করা হয় (আনুমানিক 870 ডিগ্রি সেন্টিগ্রেড থেকে বায়ু-ঠাণ্ডা করা হয়) বা নির্দিষ্ট যান্ত্রিক বৈশিষ্ট্যগুলি অর্জনের জন্য জাল করার পরে নিভে যাওয়া এবং টেম্পারড করা হয়। টেম্পারিং তাপমাত্রা দৃঢ়তার বিরুদ্ধে শক্তির ভারসাম্য বজায় রাখার জন্য সামঞ্জস্য করা হয় — উচ্চ টেম্পারিং তাপমাত্রা কম শক্তি তৈরি করে কিন্তু ভাল প্রভাব প্রতিরোধ করে, একটি ট্রেড-অফ যা প্রয়োগের প্রয়োজন অনুসারে পরিবর্তিত হয়।

অ্যাপ্লিকেশন এবং সীমাবদ্ধতা

কার্বন ইস্পাত ফোরজিংস এর জন্য ডিফল্ট পছন্দ:

• স্বয়ংচালিত ড্রাইভট্রেন উপাদান (ক্র্যাঙ্কশ্যাফ্ট, সংযোগকারী রড, ক্যামশ্যাফ্ট, ডিফারেনশিয়াল গিয়ার)
• নির্মাণ এবং খনির সরঞ্জাম (খননকারী দাঁত, ড্রিল বিট, হাতুড়ি মাথা)
• প্রেসার ভেসেল ফ্ল্যাঞ্জ এবং পাইপ ফিটিং (পরিবেষ্টিত তাপমাত্রা কার্বন ইস্পাত ফ্ল্যাঞ্জের জন্য ASTM A105)
• রেলওয়ে উপাদান (হুইল হাব, এক্সেল, কাপলিং)

কার্বন ইস্পাত ফোরজিংসের প্রাথমিক সীমাবদ্ধতাগুলি হল দুর্বল ক্ষয় প্রতিরোধ ক্ষমতা (বেশিরভাগ বাইরের অ্যাপ্লিকেশনগুলিতে প্রতিরক্ষামূলক আবরণ প্রয়োজন), সীমিত উচ্চ-তাপমাত্রা শক্তি (উপরে সাধারণত অনুপযুক্ত 400°C টেকসই লোড-ভারিং এর জন্য), এবং বড় অংশের আকারে সীমিত কঠোরতা যেখানে অ্যালয় স্টিল-এর মাধ্যমে শক্তকরণ অর্জনের জন্য প্রয়োজনীয় হয়ে ওঠে।

খাদ ইস্পাত Forgings : কম্পোজিশনাল ইঞ্জিনিয়ারিং এর মাধ্যমে উন্নত কর্মক্ষমতা

এক বা একাধিক অ্যালোয়িং উপাদানের ইচ্ছাকৃত সংযোজন-ক্রোমিয়াম, মলিবডেনাম, নিকেল, ভ্যানাডিয়াম, ম্যাঙ্গানিজ, বা সংমিশ্রণ- এমন স্তরে যা যান্ত্রিক বৈশিষ্ট্য, কঠোরতা, বা উচ্চ-তাপমাত্রার কার্যক্ষমতার বাইরে যা কার্বন একা অর্জন করতে পারে তাতে পরিমাপযোগ্য উন্নতি ঘটায়।

মূল মিশ্র উপাদান এবং তাদের অবদান

• ক্রোমিয়াম (Cr, 0.5-2.0%): উন্নত তাপমাত্রায় কঠোরতা, পরিধান প্রতিরোধের এবং অক্সিডেশন প্রতিরোধের উন্নতি করে। বেশিরভাগ মাঝারি-খাদ এবং উচ্চ-শক্তির খাদ ইস্পাতগুলিতে উপস্থিত।
• মলিবডেনাম (Mo, 0.15–0.5%): উল্লেখযোগ্যভাবে পুরু অংশে কঠোরতা বৃদ্ধি করে, উচ্চ তাপমাত্রায় (550 ডিগ্রি সেলসিয়াস পর্যন্ত) ক্রীপ প্রতিরোধ ক্ষমতা উন্নত করে এবং মেজাজ ক্ষয়জনিত সংবেদনশীলতা হ্রাস করে। প্রায়শই ক্রোমিয়ামের সংমিশ্রণে ব্যবহৃত হয় (Cr-Mo স্টিল যেমন AISI 4130, 4140, 4142)।
• নিকেল (Ni, 1.5–4.0%): দৃঢ়তা এবং প্রভাব প্রতিরোধের উন্নতি করে, বিশেষ করে উপ-শূন্য তাপমাত্রায়। নিম্ন-তাপমাত্রার চাপের জাহাজ ফোরজিংসে (3.5% Ni স্টিলস -100°C-তে পরিষেবার জন্য) এবং Ni-Cr-Mo স্ট্রাকচারাল স্টিলে ব্যবহৃত হয়।
• ভ্যানডিয়াম (V, 0.05-0.15%): সূক্ষ্ম কার্বাইড অবক্ষয় তৈরি করে যা ফরজিংয়ের সময় শস্যের বৃদ্ধিকে প্রতিরোধ করে এবং তাপ চিকিত্সার পরে বৃষ্টিপাতকে শক্ত করে। টুল স্টিল এবং উচ্চ শক্তি কম খাদ (HSLA) forgings ব্যবহৃত.
• ম্যাঙ্গানিজ (Mn, 1.0-1.8%): ওয়েল্ডেবিলিটি বজায় রাখার সময় কঠোরতা এবং শক্তি উন্নত করে। HSLA গ্রেডের প্রাথমিক অ্যালোয়িং উপাদান যা স্ট্রাকচারাল ফোরজিংসের জন্য ব্যবহৃত হয়।

সাধারণ খাদ ইস্পাত ফোরজিং গ্রেড এবং তাদের বৈশিষ্ট্য

বিভাগের আকার এবং কঠোরতা সুবিধা

কার্বন ইস্পাতের তুলনায় খাদ ইস্পাত ফোরজিংসের কার্যত গুরুত্বপূর্ণ সুবিধাগুলির মধ্যে একটি বৃহৎ বিভাগ আকারের মাধ্যমে-কঠিনতা . একটি মাঝারি কার্বন ইস্পাত (AISI 1045) 850 ডিগ্রি সেলসিয়াস থেকে নিভিয়ে শুধুমাত্র আনুমানিক গভীরতায় সম্পূর্ণ মার্টেনসাইট অর্জন করে 10-15 মিমি 100 মিমি ব্যাসের বারে পৃষ্ঠ থেকে - কোরটি নরম পার্লাইট/বেনাইট থাকে। AISI 4140 (Cr-Mo) একটি জুড়ে সম্পূর্ণ মার্টেনসাইট অর্জন করে 50-75 মিমি ব্যাস বিভাগ AISI 4340 (Ni-Cr-Mo) এটিকে প্রসারিত করে 100-150 মিমি . এটি বৃহৎ নকল শ্যাফ্ট, ডাইস এবং কাঠামোগত উপাদানগুলির জন্য নির্ধারক যেখানে সম্পূর্ণ ক্রস-সেকশনের মাধ্যমে অভিন্ন যান্ত্রিক বৈশিষ্ট্য প্রয়োজন।

স্টেইনলেস স্টীল Forgings : জারা প্রতিরোধের কাঠামোগত কর্মক্ষমতা পূরণ

স্টেইনলেস স্টীল forgings একটি সর্বনিম্ন থাকে 10.5% ক্রোমিয়াম , যা পৃষ্ঠে একটি নিষ্ক্রিয় ক্রোমিয়াম অক্সাইড ফিল্ম গঠন করে যা জারণ এবং ক্ষয়কারী আক্রমণকে প্রতিরোধ করে। ফোরজিং প্রক্রিয়ার যান্ত্রিক সম্পত্তি এবং কাঠামোগত সুবিধার সাথে জারা প্রতিরোধের সংমিশ্রণ স্টেইনলেস স্টিল ফোরজিংসকে রাসায়নিক প্রক্রিয়াকরণ, খাদ্য ও পানীয়, সামুদ্রিক এবং পারমাণবিক অ্যাপ্লিকেশনের জন্য আদর্শ পছন্দ করে তোলে যেখানে আক্রমনাত্মক পরিবেশে উপাদান দীর্ঘায়ু হল নকশার মানদণ্ড।

স্টেইনলেস স্টীল পরিবার Forgings ব্যবহৃত

চারটি স্টেইনলেস স্টীল মাইক্রোস্ট্রাকচারাল ফ্যামিলি ফোরজিংসে ব্যবহৃত হয়, যার প্রত্যেকটির একটি স্বতন্ত্র সম্পত্তি প্রোফাইল রয়েছে:

• অস্টেনিটিক স্টেইনলেস স্টিল (যেমন, AISI 304, 316, 316L): সবচেয়ে ব্যাপকভাবে নকল স্টেইনলেস পরিবার। অ-চৌম্বকীয়, চমৎকার জারা প্রতিরোধের, ভাল কম-তাপমাত্রা কঠোরতা, এবং ভাল জোড়যোগ্যতা। তাপ চিকিত্সার দ্বারা শক্ত করা যায় না—সর্বোচ্চ ক্ষয় প্রতিরোধ ক্ষমতা অর্জনের জন্য ঠান্ডা কাজ বা দ্রবণ অ্যানিলিং দ্বারা শক্তিশালী করা হয়। সাধারণত প্রসার্য শক্তি 515-690 MPa অ্যানিলেড অবস্থায়। ASTM A182 F316/F316L রাসায়নিক প্রক্রিয়াকরণ এবং অফশোর অ্যাপ্লিকেশনগুলিতে স্টেইনলেস স্টিলের ফ্ল্যাঞ্জ এবং ফিটিংগুলির জন্য আদর্শ স্পেসিফিকেশন।
• মার্টেনসিটিক স্টেইনলেস স্টিল (যেমন, AISI 410, 420, 17-4PH): অস্টেনিটিক গ্রেডের চেয়ে উচ্চ শক্তি- পর্যন্ত 1,310 MPa প্রসার্য (17-4PH H900 শর্ত)-মাঝারি জারা প্রতিরোধের সাথে। quenching দ্বারা তাপ-চিকিত্সাযোগ্য. পাম্প শ্যাফ্ট, ভালভ স্টেম, টারবাইন ব্লেড এবং অস্ত্রোপচারের যন্ত্রগুলিতে ব্যবহৃত হয় যেখানে কঠোরতা এবং জারা প্রতিরোধের উভয়ই প্রয়োজন।
• ফেরিটিক স্টেইনলেস স্টিল (যেমন, AISI 430, 446): অস্টেনিটিক থেকে কম খরচ, উন্নত তাপমাত্রায় ভাল অক্সিডেশন প্রতিরোধের, কিন্তু ভারী বিভাগে সীমিত দৃঢ়তা। সীমিত গঠনযোগ্যতা এবং গরম কাজের সময় শস্য বৃদ্ধির সংবেদনশীলতার কারণে কম সাধারণত নকল হয়।
• ডুপ্লেক্স স্টেইনলেস স্টিল (যেমন, 2205, 2507, সুপার ডুপ্লেক্স): একটি মিশ্র অস্টেনাইট-ফেরাইট মাইক্রোস্ট্রাকচার প্রায় প্রদান করে স্ট্যান্ডার্ড অস্টেনিটিক গ্রেডের ফলন শক্তি দ্বিগুণ (সাধারণত 450-550 MPa ফলন বনাম 316 এর জন্য 200-240 MPa) তুলনামূলক জারা প্রতিরোধের বজায় রাখার সময়। ডুপ্লেক্স এবং সুপার ডুপ্লেক্স ফোরজিংস অফশোর তেল এবং গ্যাস ভালভ, পাম্প বডি এবং সাবসি উপাদানগুলির জন্য ক্রমবর্ধমানভাবে নির্দিষ্ট করা হচ্ছে যেখানে উচ্চ চাপের রেটিং এবং ক্লোরাইড স্ট্রেস জারা ক্র্যাকিংয়ের প্রতিরোধ উভয়ই প্রয়োজন।

স্টেইনলেস স্টীল নির্দিষ্ট চ্যালেঞ্জ Forging

স্টেইনলেস স্টিলগুলি কার্বন বা লো-অ্যালয় স্টিলের তুলনায় ফোরজিং টেম্পারেচারে বেশি প্রবাহের চাপের কারণে এবং ফোরজিং টেম্পারেচারের জানালার সংকীর্ণতার কারণে বেশি ফোরজিং অসুবিধা দেখায়। অস্টেনিটিক গ্রেডগুলি দ্রুত কাজ করে-কঠিন করে, বহু-পদক্ষেপ ফোরজিংসে আরও প্রেস টনেজ এবং আরও মধ্যবর্তী অ্যানিলিং অপারেশন প্রয়োজন। ডুপ্লেক্স গ্রেডগুলির মধ্যে সাবধানে তাপমাত্রা নিয়ন্ত্রণ প্রয়োজন 1,050–1,200°C সঠিক অস্টেনাইট-ফেরাইট ফেজ ভারসাম্য বজায় রাখতে - খুব কম তাপমাত্রা অত্যধিক ফেরাইট তৈরি করে যা দৃঢ়তা এবং ক্ষয় প্রতিরোধ ক্ষমতা হ্রাস করে। এই কারণগুলি অবদান রাখে 2-4× বেশি খরচ স্টেইনলেস স্টীল forgings সমতুল্য কার্বন ইস্পাত forgings আপেক্ষিক.

প্রাথমিক অ্যাপ্লিকেশন সেক্টর

• তেল এবং গ্যাস: ভালভ, ফ্ল্যাঞ্জ, ফিটিং (ASTM A182 F304/316/F51/F53), ওয়েলহেডের উপাদান এবং সাবসি ম্যানিফোল্ড
• রাসায়নিক এবং পেট্রোকেমিক্যাল প্রক্রিয়াকরণ: পাম্প ইমপেলার, রিঅ্যাক্টর ইন্টারনাল, হিট এক্সচেঞ্জার চ্যানেল হেডস এবং ক্ষয়কারী মিডিয়া পরিচালনার অগ্রভাগ
• খাদ্য এবং ফার্মাসিউটিক্যাল: ভালভ বডি, ফিটিং এবং পাম্প হাউজিং এর জন্য এফডিএ-কমপ্লায়েন্ট সারফেস এবং সিআইপি (ক্লিন-ইন-প্লেস) সামঞ্জস্যের প্রয়োজন
• পারমাণবিক শক্তি: প্রাথমিক কুল্যান্ট সিস্টেমের উপাদান, চুল্লির চাপের জাহাজের অভ্যন্তরীণ, এবং যন্ত্রের অগ্রভাগের জন্য জারা প্রতিরোধ এবং বিকিরণ প্রতিরোধের উভয়ই প্রয়োজন

নিকেল-ভিত্তিক খাদ ইস্পাত Forgings: চরম অবস্থার কর্মক্ষমতা

নিকেল-ভিত্তিক অ্যালয় ফোরজিংস - প্রায়শই "সুপারলয় ফোরজিংস" হিসাবে উল্লেখ করা হয় - ফোরজিং শিল্পের সবচেয়ে প্রযুক্তিগতভাবে উন্নত এবং সর্বোচ্চ খরচের অংশের প্রতিনিধিত্ব করে। এই সংকর ধারণ 50-75% নিকেল ম্যাট্রিক্স উপাদান হিসাবে, ক্রোমিয়াম, কোবাল্ট, মলিবডেনাম, টংস্টেন, অ্যালুমিনিয়াম, টাইটানিয়াম এবং নিওবিয়ামের সংযোজন সহ যা সম্মিলিতভাবে তাপমাত্রায় কাঠামোগত অখণ্ডতা বজায় রাখতে সক্ষম এমন একটি উপাদান তৈরি করে যেখানে সমস্ত ইস্পাত সংকরগুলি কার্যকরভাবে তাদের লোড বহন ক্ষমতা হারিয়ে ফেলেছে।

কেন নিকেল ম্যাট্রিক্স চরম-তাপমাত্রা কর্মক্ষমতা সক্ষম করে

নিকেল FCC (মুখ-কেন্দ্রিক কিউবিক) স্ফটিক কাঠামো ক্রায়োজেনিক তাপমাত্রা থেকে গলনাঙ্কের কাছাকাছি পর্যন্ত স্থিতিশীল থাকে পর্যায় রূপান্তর ছাড়াই - লোহা-ভিত্তিক সংকর ধাতুগুলির বিপরীতে যা BCC-থেকে-FCC রূপান্তরের মধ্য দিয়ে যায়। এই কাঠামোগত স্থিতিশীলতা নিকেল সংকর ধাতুগুলিকে অতিরিক্ত তাপমাত্রায় দরকারী ক্রীপ প্রতিরোধ বজায় রাখতে দেয় তাদের পরম গলনাঙ্কের 70-75% , একটি কর্মক্ষমতা অনুপাত কোনো ইস্পাত খাদ দ্বারা অতুলনীয়.

নকল নিকেল সুপারঅ্যালয়গুলিতে প্রাথমিক শক্তিশালীকরণ প্রক্রিয়া হল গামা-প্রাইম (γ') অবক্ষয় তৈরির মাধ্যমে বৃষ্টিপাত শক্ত হয়ে যাওয়া - আদেশযুক্ত Ni₃(Al,Ti) আন্তঃধাতু কণা যা নিকেল ম্যাট্রিক্সের মধ্যে সুসঙ্গতভাবে গঠন করে এবং এমনকি উচ্চ তাপমাত্রায় স্থানচ্যুতিকে প্রতিরোধ করে। উচ্চ γ' ভগ্নাংশের সংকর ধাতুগুলি (যেমন Waspaloy, René 41, এবং IN-718) ক্রিপ ফেটে যাওয়ার শক্তি অর্জন করে 760°C যা 500°C এ শক্তিশালী ইস্পাত সংকর ধাতুকে ছাড়িয়ে যায় .

সাধারণ নিকেল-ভিত্তিক খাদ ফরজিং গ্রেড

Nickel Superalloys-এর জন্য ফরজিং প্রক্রিয়া চ্যালেঞ্জ

নিকেল সুপারঅ্যালয়েস যে কোনো কাঠামোগত উপাদানের সবচেয়ে চাহিদাপূর্ণ ফোরজিং শর্ত উপস্থাপন করে। তাদের উচ্চ গরম শক্তি - একই সম্পত্তি যা তাদের পরিষেবাতে মূল্যবান করে তোলে - মানে তাদের খুব উচ্চ ফোরজিং চাপ প্রয়োজন এবং কাজের তাপমাত্রায় বিকৃতি প্রতিরোধ করে। মূল প্রক্রিয়া চ্যালেঞ্জ অন্তর্ভুক্ত:

• সংকীর্ণ ফোরজিং তাপমাত্রা জানালা: অনেক নিকেল সুপারঅ্যালয় শুধুমাত্র তাপমাত্রা সীমার মধ্যে নকল করা আবশ্যক 50-100° সে —গামা-প্রাইম সলভাসের উপরে (বিকৃতির অনুমতি দেওয়ার জন্য) কিন্তু প্রাথমিক গলে যাওয়া তাপমাত্রার নীচে। এই জানালার বাইরে তাপমাত্রা ভ্রমণের কারণে হয় ডাই-চিলিং ক্র্যাকিং বা প্রাথমিক শস্যের সীমানা গলে যায়।
• আইসোথার্মাল এবং কাছাকাছি-আইসোথার্মাল ফোর্জিং: উচ্চ γ' ভগ্নাংশের সংকর ধাতুগুলিতে উন্নত টারবাইন ডিস্ক ফোরজিংসের জন্য উত্তপ্ত ডাইগুলিতে আইসোথার্মাল ফোর্জিং প্রয়োজন (এর মধ্যে তাপমাত্রা মারা যায় ওয়ার্কপিস তাপমাত্রার 15-30 ডিগ্রি সেলসিয়াস ) পৃষ্ঠ ঠান্ডা প্রতিরোধ এবং অভিন্ন বিকৃতি বজায় রাখা. এর জন্য বিশেষ সরঞ্জামের প্রয়োজন হয় - সাধারণত বড় হাইড্রোলিক বা গরম টুলিং সহ যান্ত্রিক প্রেস - যা উত্পাদনের মূলধন এবং অপারেটিং খরচে যথেষ্ট পরিমাণে যোগ করে।
• শস্য গঠন নিয়ন্ত্রণ: টারবাইন ডিস্ক ফোরজিংসের হামাগুড়ি, ক্লান্তি এবং ফ্র্যাকচার কর্মক্ষমতা শস্য আকারের অভিন্নতার জন্য অত্যন্ত সংবেদনশীল। শস্যের আকার অবশ্যই ফোরজি করার সময় সুনির্দিষ্ট স্ট্রেন, স্ট্রেন রেট এবং তাপমাত্রা ব্যবস্থাপনার মাধ্যমে শক্তভাবে নিয়ন্ত্রণ করতে হবে। পোস্ট-ফার্জিং হিট ট্রিটমেন্ট লক্ষ্যমাত্রার দানার আকার (সাধারণত ডিস্ক অ্যাপ্লিকেশনের জন্য ASTM 8-12) এবং প্রয়োজনীয় γ' প্রিপিপিটেট মরফোলজি অর্জনের জন্য নির্দিষ্ট করা হয়।
• টুলিং পরিধান এবং খরচ: নিকেল সুপারঅ্যালোয়ের উচ্চ প্রবাহের চাপ দ্রুত ডাই পরিধান ঘটায়। নিকেল অ্যালয় ফোর্জিংয়ের জন্য ডাই মেটেরিয়ালগুলি হল উচ্চ-মিশ্রিত টুল স্টিল বা নিকেল-ভিত্তিক হট ওয়ার্ক অ্যালয় যা সীমিত পরিষেবা জীবন-এ অবদান রাখে 5-15× বেশি খরচ সমতুল্য কার্বন ইস্পাত forgings আপেক্ষিক নিকেল খাদ forgings.

সমস্ত চারটি ফোরজিং উপাদান বিভাগের তুলনা করা

আপনার আবেদনের জন্য সঠিক ফরজিং উপাদান নির্বাচন করা

ফোরজিংসের জন্য উপাদান নির্বাচন পরিষেবার প্রয়োজনীয়তার একটি অনুক্রমিক মূল্যায়ন অনুসরণ করে, শুধুমাত্র কার্যকরী কর্মক্ষমতা থ্রেশহোল্ড নিশ্চিত হওয়ার পরে খরচ অপ্টিমাইজেশান প্রয়োগ করা হয়। নিম্নলিখিত কাঠামো অগ্রাধিকার ক্রমে প্রাথমিক সিদ্ধান্তের মানদণ্ড কভার করে:

1. অপারেটিং তাপমাত্রা সংজ্ঞায়িত করুন: যদি 650 ডিগ্রি সেলসিয়াসের উপরে টেকসই লোড-বেয়ারিং প্রয়োজন হয়, তবে শুধুমাত্র নিকেল-ভিত্তিক অ্যালয় এবং সীমিত সংখ্যক অস্টেনিটিক স্টেইনলেস গ্রেড (যেমন, 310S) কার্যকর। 400°C এবং 650°C এর মধ্যে, ক্রোমিয়াম-মলিবডেনাম অ্যালয় স্টিল (F22, F91) বা অস্টেনিটিক স্টেইনলেস স্টিল উপযুক্ত। 400°C এর নিচে, কার্বন বা অ্যালয় স্টিল পূর্ণ শক্তির পরিসীমা কভার করে।
2. জারা পরিবেশ মূল্যায়ন: সমুদ্রের জল, খনিজ অ্যাসিড, জৈব অ্যাসিড বা ক্লোরাইডযুক্ত মিডিয়ার সাথে যোগাযোগের জন্য স্টেইনলেস স্টীল (ডুপ্লেক্স বা অস্টেনিটিক) বা নিকেল অ্যালয় প্রয়োজন। উচ্চ-তাপমাত্রার অক্সিডাইজিং গ্যাসের জন্য, নিকেল অ্যালয় বা উচ্চ-ক্রোমিয়াম স্টিল (9Cr, 12Cr) পর্যাপ্ত জারণ প্রতিরোধের ব্যবস্থা করে। কার্বন এবং খাদ স্টিলের সমস্ত ক্ষয়কারী পরিবেশে প্রতিরক্ষামূলক আবরণ প্রয়োজন।
3. শক্তি এবং বিভাগের আকারের প্রয়োজনীয়তা নির্ধারণ করুন: যেখানে 50 মিমি-এর চেয়ে বড় অংশে 800 MPa-এর উপরে প্রসার্য শক্তি প্রয়োজন, সেখানে অ্যালয় স্টিল (4140, 4340) কার্বন ইস্পাত প্রতিস্থাপন করে। জারা প্রতিরোধের সাথে মিলিত 1,000 MPa-এর উপরে শক্তির প্রয়োজনীয়তার জন্য, বৃষ্টিপাত-কঠিন স্টেইনলেস (17-4PH) বা নিকেল অ্যালয় প্রয়োজন।
4. নিয়ন্ত্রক এবং কোড প্রয়োজনীয়তা বিবেচনা করুন: ASME সেকশন VIII, ASME B31.3, বা EN 13480 দ্বারা নিয়ন্ত্রিত প্রেসার ভেসেল এবং পাইপিং অ্যাপ্লিকেশনগুলি স্পষ্টভাবে অনুমোদিত উপাদান গ্রেডগুলি নির্দিষ্ট করে৷ মহাকাশ এবং প্রতিরক্ষা ফোরজিংস AMS, ASTM, এবং OEM উপাদানের বৈশিষ্ট্য দ্বারা নিয়ন্ত্রিত হয় যা উপাদান পছন্দগুলিকে প্রাক-যোগ্য গ্রেডে সংকুচিত করে।
5. যোগ্য পরিসরের মধ্যে খরচের জন্য অপ্টিমাইজ করুন: একবার পরিষেবা পরিবেশ অনুপযুক্ত উপাদান বিভাগগুলিকে সরিয়ে দিলে, যোগ্য সেটের মধ্যে সর্বনিম্ন-খরচের গ্রেড নির্বাচন করুন যা সমস্ত যান্ত্রিক, মাত্রিক, এবং পরিদর্শন প্রয়োজনীয়তা পূরণ করে। অনেক ক্ষেত্রে, একটি উচ্চ-খাদ উপাদান যার জন্য কম মেশিনিং ভাতা বা কম ঢালাই মেরামতের প্রয়োজন হয় তার উচ্চতর কাঁচামালের খরচ অফসেট করে।
